OCH1800WAF高灵敏双极锁存霍尔芯片

OCH1800WAF高灵敏双极锁存霍尔芯片

OCH1800WAF是一款集成霍尔效应锁存式传感器，设计用于无刷直流电机的电子换向，电机应用。

该器件采用高压工艺制造，包括一个用于磁感应的片上霍尔电压发生器、一个比较器和一个用于无刷直流电机电子换向的传感器。

电压的比较器，以及一个施密特触发器，用于提供开关迟滞以抑制噪声。

一个施密特触发器提供开关迟滞以抑制噪声，以及一个漏极开路输出。

内部带隙稳压器用于为内部电路提供温度补偿电源电压，并允许较宽的工作电源范围。

特点：                                         应用：

宽工作电压范围：2.7V~40V                             转子位置传感

工作温度范围：-40°C ~ +150°C                         无刷直流电机

温度补偿                                       速度测量

输出限流保护                                     转数计数

高灵敏霍尔+-10GS

电源反极性保护

开漏预驱动

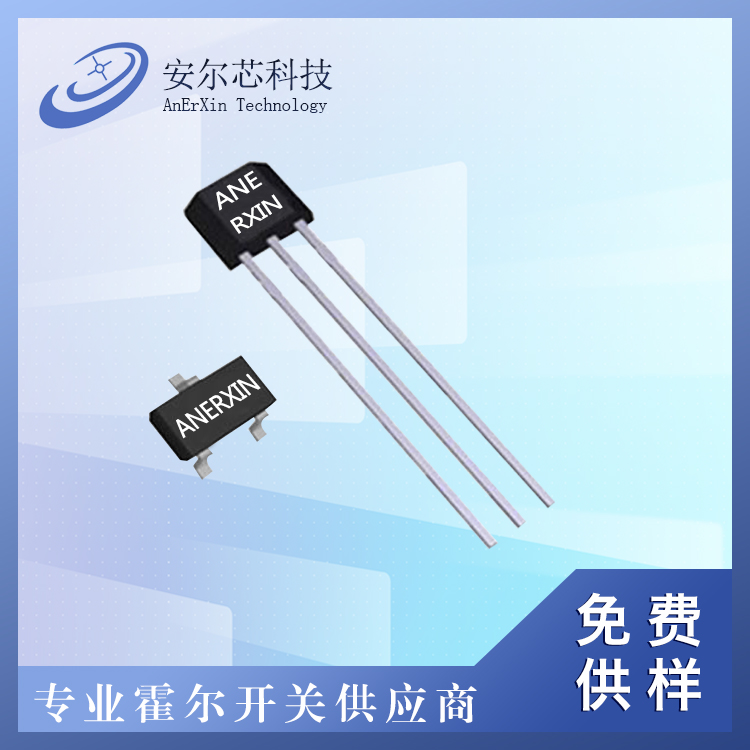

封装： SIP-3L、SOT23-3L、SOT23-6F
